 Los
sensores con salida de cuatro hilos, usan dos para la alimentación
y los otros dos proporcionan dos señales de salida, una antivalente
de la otra. |
| Los
sensores con salida de cuatro hilos, usan dos para la alimentación
y los otros dos proporcionan dos señales de salida, una antivalente
de la otra. |
SALIDA DE CUATRO HILOS DE TIPO NPN |
SENSOR DE CUATRO HILOS TIPO PNP |
|
Características técnicas
|

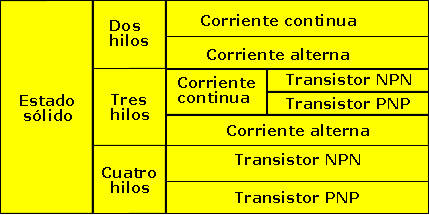

| TIPOS DE SALIDA |
En esta página se muestran los distintos tipos de salida de los sensores inductivos, aunque normalmente tienen salida todo/nada, debido a que son detectores de proximidad fundamentalmente, también hay sensores inductivos capaces de proporcionar una señal de salida proporcional a la distancia entre el objeto a detectar y el sensor.
SALIDA DIGITAL
SALIDA ANALÓGICA
| Una salida de estado sólido, al contrario que una de relé electromagnético, no tiene partes mecánicas móviles, sino que utiliza componentes semiconductores lo que le confiere prácticamente un número de operaciones ilimitado. Además se evitan las posibles anomalías que pueden producirse en un contacto mecánico al abrirse o cerrarse este, tales como las debidas a los rebotes de los contactos o a las interferencias que produce el arco eléctrico. |
 En
los sensores con salida de tres hilos, dos de ellos son para alimentar
el sensor y el tercero es la señal de salida, a la cual se conecta
uno de los terminales de la carga. |
Los sensores con salida a dos hilos se alimentan
a través de la corriente de la carga, por lo que cuando el sensor
está abierto deja pasar una pequeña corriente necesaria
para su alimentación, del orden de algunos mA y del mismo modo
cuando el sensor está activo mantiene una tensión residual
entre sus bornes para alimentarse. |
| Una salida de tres hilos de corriente continua puede ser de tipo PNP ó NPN. |
SALIDA DE TRES HILOS EN CC DE
TIPO NPN
|
SALIDA DE TRES HILOS EN CC DE
TIPO PNP
|
SALIDA DE TRES HILOS EN CORRIENTE ALTERNA
|
SALIDA DE DOS HILOS EN CORRIENTE
CONTINUA
|
SALIDA DE DOS HILOS EN CORRIENTE
ALTERNA
|
Un
sensor con salida tipo NPN activa la salida conectando o desconectando
la carga al positivo de la alimentación. Usa un transistor bipolar
NPN ( T ) trabajando en conmutación. Se suele añadir además
protección contra inversión de polaridad de la alimentación
( D1), y para eliminar los picos de tensión que se producen con
cargas inductivas ( D2 ).
Un
sensor con salida tipo PNP activa la salida conectando o desconectando
la carga al negativo de la alimentación. Usa un transistor bipolar
PNP ( T ) trabajando en conmutación. Se suele añadir además
protección contra inversión de polaridad de la alimentación
( D1), y para eliminar los picos de tensión que se producen con
cargas inductivas ( D2 ).

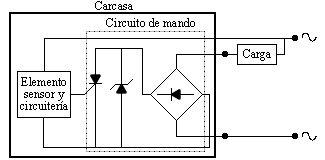

En
la salida de estado sólido a tres hilos para corriente alterna
la salida se activa mediante un dispositivo electrónico como
un tiristor o triac.
